마그네트 스위치 ( 전자접촉기 MC ) 를 활용한 자기유지 회로도를 구성할 때 푸쉬버튼 스위치 NO NC 접점 은 꼭 필요한 전기제어 부속 중 하나 입니다. 처음 푸쉬버튼을 보면 어느 쪽이 NO NC 인지 구분 못하는 경우가 있습니다.
오랫만에 농장이나 공장 또는 가정에서 윌로 펌프나 기타 다른 용도로 자동 수동 작동 시킬 때 필요한 셀렉터 스위치나 푸쉬버튼 같은 부속을 구입 해 판넬에 설치를 할려고 하면 가끔 헷갈리는 경우가 있을겁니다. 여기에 확실한 푸쉬버튼 스위치 NO NC 접점 확인 및 결선방법을 기록해봅니다. 참고하세요.
푸쉬버튼 스위치 NO NC 접점 이란?
푸쉬버튼 NO 접점이란?

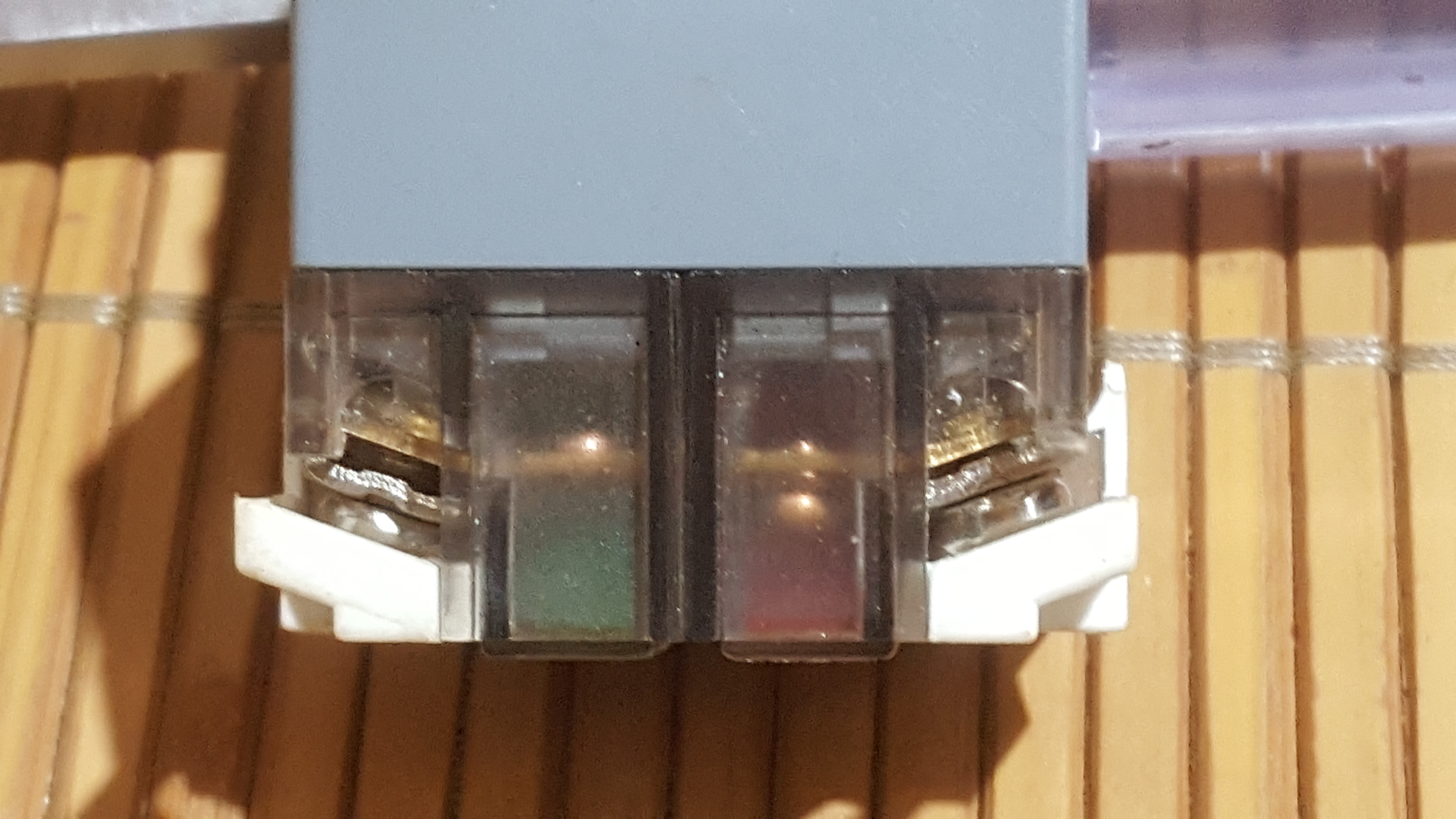

항상 열려 있는 상태입니다. 다른 말로 설명하면 차다되어 있다는 뜻 입니다. 전기가 차단되어 있으니 전기가 통하지 않지요. 푸쉬버튼을 눌러주면 접점이 붙었다 다시 떨어집니다. 보통 푸쉬버튼 NO 접접은 자기유지를 시킬 때 사용하는버튼입니다. 아래 사진의 왼쪽이 NC 접점 , A 접점 – 항상 열려있는 접점입니다.
위 푸쉬버튼 사진은 버튼을 누르지 않은 상태의 사진입니다. 항상 접점이 닫혀있는 B접점 , 그러니까 NC 접점입니다.
푸쉬버튼 NC 접점이란?
푸쉬버튼 접점이 항상 닫혀 있는 상태로 누전차단기나 24시간 타이머 등 전기가 들어오면 전기가 통합니다.
푸쉬버튼 NC 접점을 누르면 붙어 있던 접점이 떨어졌다 , 다시 접점이 붙습니다.
아래 사진은 푸쉬버튼을 눌렀을 때 사진입니다. 붙어있던 NC , B 접점이 떨어집니다.
그래서 푸쉬버튼 NC 접점을 활용하면 자기유지 상태의 전기를 비상차단 , 또는 필요할 때 전기를 끊어주는 역할을 합니다.
푸쉬버튼 스위치 NO NC 접점 결선방법
접점이 떨어져 있는 NO 접점 결선방법 , 사진 왼쪽 . 아래 위에 선을 결선하면 a 접점 됩니다.
접점이 떨어져 있는 NC 접점 결선방법 , 사진 왼쪽 . 아래 위에 선을 결선하면 a 접점이 됩니다.

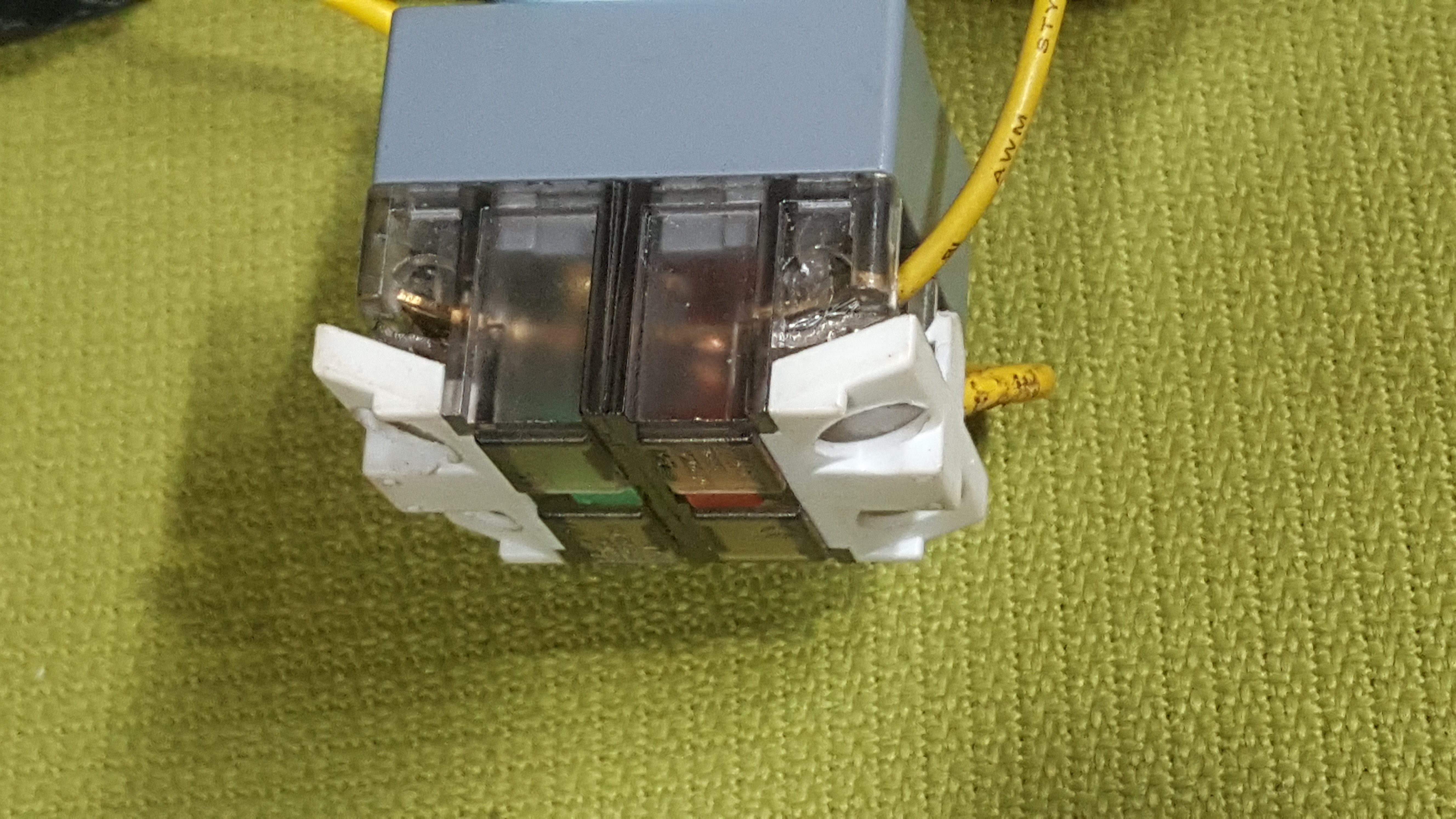

NC 접점은 항상 전기가 바로 통해야 하므로 만일 마그네트 스위치 자기유지에 푸쉬버튼을 설치할 경우 아래 사진처럼 항상 접점이 붙어 있는 똑으로 선을 연결하면 푸시버튼 NC 접점 , b 접점 결선방법이 됩니다.
푸쉬버튼 스위치 결선 작업 시 주의사항
전기가 통하는 푸쉬버튼 스위치 작업을 할 경우 제일 먼저 할 일은 필요한 세트 구성용 모듈로 통하는 전기를 차단해야합니다.

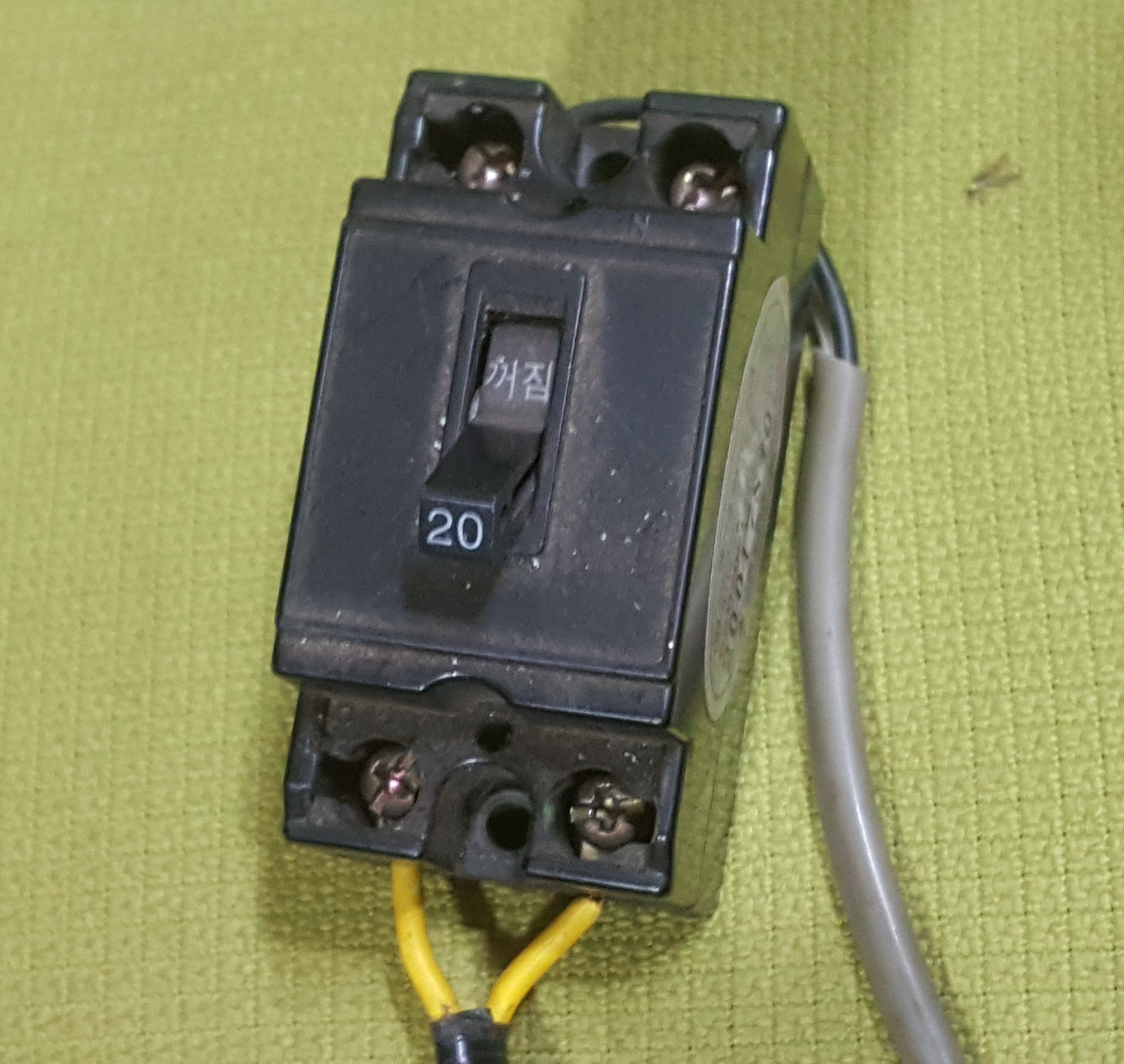

누전차단기를 이용한다면 OFF 상태를 확인 하시고 드라이버나 전기선을 결선하세요. 그렇지 않을 경우 전기합선으로 메인차단기가 나가거나 아니면 갑자기 꺼지면 사용하시는 컴퓨터 고장이나 , 다른 전자제품의 오작동 원인이 될 수 있습니다.
푸쉬버튼 스위치 NO NC 접점 확인 및 결선방법 정리하면 접점이 붙어 있는 쪽이 NC , b 접점 . 떨어진 쪽이 NO , a 접점이므로 전기 시퀘스 제어 작업 시 자기유지가 필요할 때 , 또는 전기를 차단할 때 푸쉬버튼 스위치를 사용하시면 됩니다.
테스트 용 전기를 차단하는 누전차단기 이용은 전기 안전사고 대비에 대한 확실한 대비책입니다.
